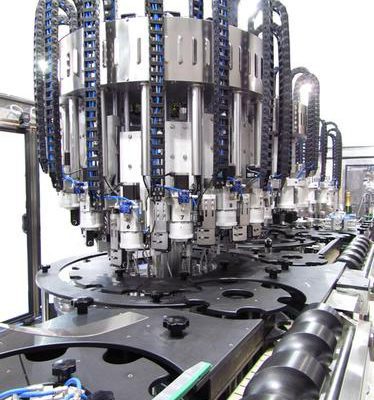

PRISMA 16+16+16 CS

Im Weinkeller Laurent Perrier in Tours Sur Marne in Frankreich wurde erfolgreich die neue Maschine Prisma 16+16+16 CS installiert und geprüft, die eine Produktionsleistung von 12.000 Flaschen pro Stunde hat. Die Maschine wurde in Auftrag gegeben, um die Kapseln auf die Schaumweinflaschen aufzusetzen und zu glätten und dabei bezogen auf die Öse der Agraffe korrekt so zu positionieren, dass sich die Öse im 90° Winkel zum Logo auf der Kapsel befindet.

Nach einer sorgfältigen Prüfung der verschiedenen möglichen Projekte durch die technische Abteilung von Nortan wurde dem Kunden die beste Lösung unterbreitet und nach dessen Zustimmung umgesetzt.

Der erste Turm besteht aus 16 Arbeitsstationen mit jeweils zwei Zentriervorrichtungen. Die Zentriervorrichtungen sind mit einem Vision-System OMRON und einer Lichtschranke mit UV-Strahlen vom Typ Datasensor ausgerüstet. Die Kapsel wird von einem Saugkopfsystem am Zentrierkopf vollständig von der Flasche abgehoben, sodass die Öse der Agraffe sichtbar wird und ihre Position von der Kamera erfasst werden kann. Die Flasche wird dann gedreht und die Kapsel wieder vom Zentrierkopf positioniert, von dem sie entnommen wurde. Sobald die Flasche und die Kapsel korrekt ausgerichtet sind, wird die Kapsel auf die Flasche aufgesetzt und von einer Andrückvorrichtung leicht zusammengedrückt um zu verhindern, dass sie durch die Erschütterungen beim Durchlauf durch den Glättungsturm verrutscht.

Die Flasche mit der Kapsel, die korrekt zur Öse gedreht ist, wird in einen zweiten Turm befördert, in dem sie so gedreht wird, dass das Logo auf der Kapsel bezogen auf die Falten, die vom Kopf gebildet werden, zentriert ist. Ein Manipulator mit Greifern entnimmt die Flasche und positioniert sie in einem dritten Turm, in dem das abschließende Glätten der Kapsel stattfindet.

Die Maschine ist mit einer Ausgabevorrichtung mit Unterdruck-Entnahmesystem ausgerüstet, das die Flaschen ohne Korken oder Agraffe aussortiert und auf einem Ausgabeband positioniert.

Diese Maschine ist mit modernster Technologie und innovativen Lösungen ausgestattet und ein weiterer Beweis dafür, dass Nortan konstant an einer Erweiterung seiner Produktpalette arbeitet, um den Kunden Maschinen zu liefern, die konkret auf die jeweiligen Anforderungen abgestimmt sind.

Die Philosophie, die im Mittelpunkt des Unternehmens steht, sieht jede neue Maschine als eine Herausforderungen, der sich das Unternehmen mit Blick auf die Zukunft stellt und als einmalige Gelegenheit sieht, sich neues Wissen und neue Strategien anzueignen, die in neue Produkte einfließen und dafür garantieren, dass Nortan allen immer einen Schritt voraus ist.
